1.     VPN建设中您是否被以下问题困惑着：

1.1.   功能单一导致应用受限

赵先生是一家公司的网络管理员，可是最近遇到了难题：以往公司总部需要与分公司频繁的传输业务数据，所以购买了IPSec VPN设备，通过加密可以是总部与分公司虚拟的连接起来。可是最近总公司开始抓销售业绩，无论销售人员是否出差都要及时的将项目情况输入总部的数据库中。这怎么办呢？按照小赵多年的经验，要实现这样的要求必须要SSL VPN技术才能实现。但是当初购买的设备只能提供IPSec VPN功能，要想实现SSL VPN功能就要另外采购设备，而使用两台VPN设备，无论是配置还是管理都面临着很大的问题。

随着企业所处的商业环境日益复杂，单纯的IPSec VPN或者SSL VPN都会暴露出自身的弊端。而且对于安全产品而言，融合已经成为一种趋势，因此设备的集成度以及升级能力都成为了VPN方案中必须考虑的部分。

1.2.   设备频繁重启导致数据传输中断

深圳某物流公司CIO李总近日非常烦恼，“自从我们的VPN设备正式上线运行后，就没有好好的休息过，每天都在担心设备是不是出了什么问题。说来也怪，这些设备有的时候运行起来非常稳定，一星期都不会出现问题。有的时候就三间两头的断线重启，而且还查不出什么问题。物流数据全部要通过VPN传输，经常有人不能及时取到发送的货物，引起纠纷。”

李总的困惑也是非常具有典型性的。现在国内的安全市场鱼龙混杂，大大小小的VPN设备厂商林立，生产的VPN设备也是五花八门，经常有小作坊式的VPN厂商采用基于普通PC架构的工控机安装免费的VPN软件作为VPN设备销售。这样的VPN设备由于其硬件和软件架构的不稳定性，还是无法满足企业生产经营使用，长时间持续运行会无故宕机、重启。

1.3.   分支机构跨度大导致设备管理困难

上海某集团的设备处王经理看着桌面上一摞摞的报销单据头疼，“近些年来，得益于国家的政策和自身的努力，我们集团的业务蒸蒸日上，在全国各地开设了分公司。为了保证财务等重要数据的实时传送，采用了**厂家的VPN方案。方案实施初期一切都运转正常，可是时间长了就免不了对各分公司的设备配置进行升级或者调整。可是这些设备都不支持集中管理，而我们集团懂技术的人又不多。只好让总部的技术人员出差才能解决问题，这来来回回光是差旅费就很惊人啊。本来想可以节省资金的方案反而浪费了大量的人力物力。”

分支设备维护永远是企业比较头疼的问题，分支机构往往缺少专业网络技术人员。因此对VPN设备的维护对于分支机构具有一定的难度，如何能够更好的管理和维护远端的VPN设备就成为了VPN方案中需要考虑的重要问题。

1.4.   内网病毒泛滥导致营业系统瘫痪

以下是某企业信息中心张主任的抱怨：“自从U盘、移动硬盘这些东西越来越普遍，我的网络中问题也越来越多了。经常有员工违反企业规定在内部对信息安全的规定，用U盘互相拷贝文件，造成病毒传染。还有些员工把在家里感染病毒的便携式计算机接入公司网络，更糟的是公司的网络使用VPN都连接了起来！外地的电脑感染了病毒还经常感染到北京总部，弄得网络时断时续。经常被领导批评，又找不到好的解决办法，对于外地的分公司鞭长莫及啊！”

相信这也是很多企业都经历过的事情。在企业运营中，病毒会毁坏财务等重要等数据造成相当的经济损失，经常性的病毒感染将会严重影响企业的正常运转，使业务无以为继。

其实，无论是功能单一、经常宕机、管理困难、还是内网病毒泛滥，归结到一起就是企业的VPN网络平台不够健壮安全。目前企业的网络应用越来越多，包括视频、语音、ERP等等；企业规模不断壮大，分支机构数量不断增多，移动办公需求旺盛，对VPN网络的建设带来了苛刻的考验。要想保证企业的数据新干线永续工作，就必须从融合、稳定、易用、安全四个标准来选择VPN设备。

2.     健壮的VPN网络

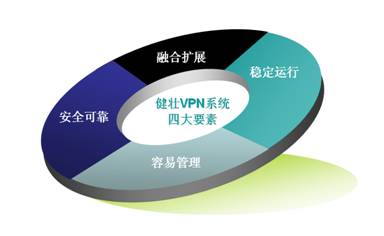

一个健壮的VPN网络应该具有哪些特征呢？H3C总结了健壮的VPN网络的四大要素：融合扩展、稳定运行、容易管理、安全可靠。

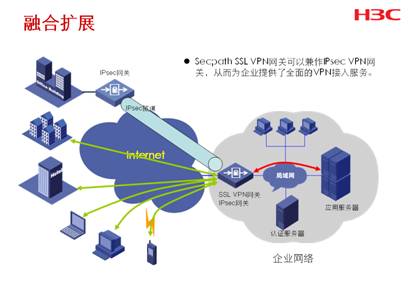

2.1.   多种VPN技术融合——一次投资多次收益

企业的数据互联需求根据企业的不同而存在很大的差异，偏重于总部与分公司互联的企业，往往采用IPSec VPN技术；而方便员工迅速连接总部的企业则会选择SSL VPN技术。但是随着企业信息化的不断进步，网络化成为了趋势：一方面需要企业不同分支机构互联；另外移动办公人员也需要连接总部。这时候与其购买两套系统，不如选择融合的VPN设备。

根据目前VPN技术的发展，IPSec VPN与SSL VPN已经成为VPN技术的主流应用，对于一些行业来说还会用到MPLS VPN。在VPN设备的选择方面，VPN种类支持的多少将会直接影响到企业的投资效果。多种VPN技术相融合能够减少企业发展过程中的技术约束，为企业带来一次投资多次收益的良性发展。

H3C始终关注VPN技术的研究与发展，顺应客户需求，推出了同时支持IPSec VPN、SSL VPN、MPLS VPN的新型融合VPN设备SecPath V100-E。

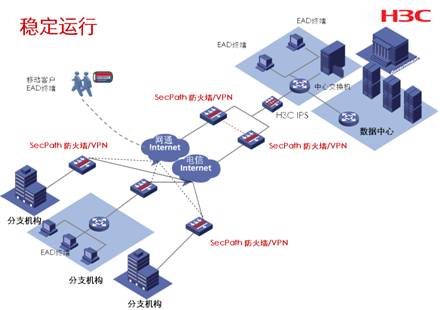

2.2.   长时间稳定运行——解决VPN稳定性问题

企业的VPN网络中运行着ERP、财务等重要数据，这些数据对于企业来说就像血液对于人体一样至关重要，任何时间VPN网络的不稳定都会导致直接的经济损失。因此VPN设备的稳定运行是最重要的因素。

VPN设备能否稳定运行取决于几个方面：

1.        VPN设备的硬件平台，是运行VPN功能的硬件基础，分为专用硬件平台以及通用硬件平台，前者是针对VPN应用设计的硬件加速系统，性能高且稳定性好，最适合企业对于高性能高稳定的设备要求。

2.        VPN设备的软件平台，与硬件平台类似，软件平台分为专用VPN软件平台和通用计算机软件平台。其特点也与硬件平台类似，专用VPN软件平台采用模块化设计，处理与控制相分离，效率高，稳定性好。

3.        设备的设计水平，要生产一台基于专用平台的可以稳定运行的VPN设备，需要很深的技术积累，这对于很多设备提供商来说，是一道很高的技术门槛。

H3C专业防火墙/VPN设备自2002年推出后，已经在全国各行业得到广泛应用，该系列产品具有基于MIPS嵌入式芯片的专用硬件及H3C Comware软件平台，成熟稳定的应用验证了用户对于产品高可靠性的要求。

2.3.   远程设备管理简单化——解决VPN设备管理难问题

VPN方案实施完毕后，后期的管理和维护就成为一个比较头疼的问题。由于企业VPN设备的分布式部署特点，再加上分支机构/公司并不具备专业的VPN管理人员，这就要求所选设备要容易配置，可以远程管理和监控设备的运行状态。

企业的VPN方案必须在设计时就充分考虑远程监控和管理的问题，需要提供远程集中管理、批量配置下发、全中文界面和图形化管理等功能。WEB图形化管理界能够降低管理人员的使用难度，远程集中管理和批量配置下发可以极大地减轻管理人员的工作量，减少企业的出差费用等非必要支出。

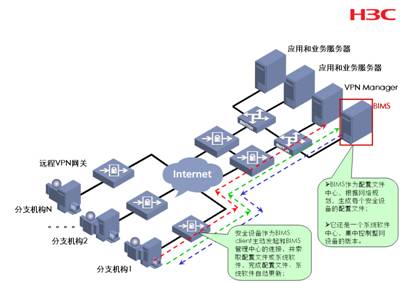

H3C针对VPN应用特点推出了VPN Manager*软件，实时监控VPN网络运行情况；更针对困惑用户许久的多VPN分支网点设备的配置和管理问题，开发了H3C BIMS分支智能管理系统*。

*VPN Manager软件可以轻松构建IPSec VPN网络，有效监视VPN网络的运行，并监控VPN网络性能，快速定位设备故障，从而方便用户在VPN上开展各项业务。

*BIMS（Branch Intelligent Management System）分支网点智能管理解决方案，可以实现对动态获取IP地址的设备或位于NAT网关后面的分支网点设备的集中监控和管理；在对业务应用基本相同、数量庞大并且分布广泛的网络边缘设备进行管理时，BIMS更会极大提高管理效率，大量节约管理成本。

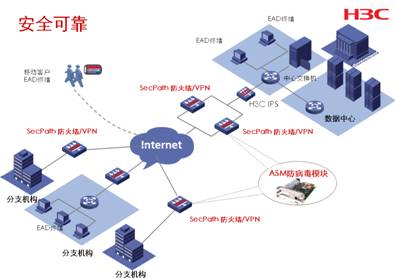

2.4.   抗病毒防攻击——解决网络安全性问题

随着Internet的迅速普及，全球范围内的计算机网络病毒、操作系统漏洞、垃圾邮件等网络安全问题也层出不穷，这可谓网络如江湖，到处暗藏杀机，稍不小心就会中招。另一方面随着U盘等个人数据存储产品和便携式计算机的普及，企业内部的病毒传播更加难以控制。企业必须把病毒限制在最小的范围以内，最大程度的降低企业的损失。

要想解决VPN网络中的安全问题，企业的每个互联网/VPN出口都需要单独部署防护设备，抵御其他节点的病毒蠕虫攻击。部署独立的防火墙设备可以解决该问题，但是会带来额外的成本和管理上的问题，也就是VPN设备和防火墙设备在配合中可能使经过VPN隧道的用户在防火墙中被阻拦；而分支机构的数据在通过防火墙后，又无法创建VPN。

因此常见的做法是通过网络技术和软硬件技术的结合，将防火墙组件和VPN组件有机结合。协调统一地集成在一款设备中，可以在保证VPN安全接入的同时，为企业网络安装了一套安全防护的外套：可以将病毒蠕虫等恶意数据遏制在网关处，保障企业总部和分支机构的数据安全。

另外，对于安全需求较高的企业也可以考虑部署防病毒网关，彻底防止各种病毒的传输。

H3C ASM防病毒插卡是拦截病毒传播的有力武器，以插卡形式与SecPath安全网关融合，与专业防病毒厂商强强联合，支持FTP、HTTP、SMTP、POP3协议，可以对40+万种病毒进行病毒查杀。

2.5.   H3C解决之道

安全性差、不稳定、管理难、功能单一这四大问题是已经部署了和计划部署VPN的企业常遇到的，也是管理人员最为头疼的问题。通过对这三大问题内在原因的深入分析，我们也总结出了一系列解决办法，下面列举出了存在的问题，解决办法和涉及的相关技术。

作为国内网络以及安全设备的领导厂商，H3C公司始终关注客户的需求，以客户需求为导向来开发产品和设计方案。通过对目前企业的VPN市场进行深度调研，H3C公司基于自身强大的研发实力，推出了面向广大企业用户的完善的VPN解决方案，为广大企业用户提供了集安全与稳定于一体的理想解决方案。

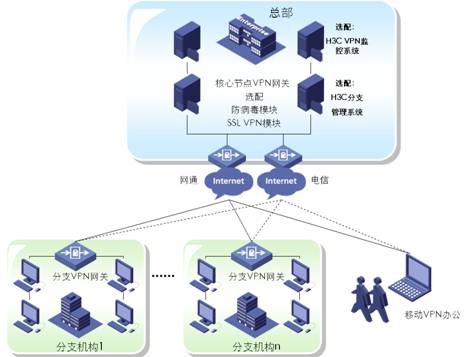

VPN方案组网部署图：

H3C VPN方案中所推荐使用的设备，都是专门针对广大企业用户开发的。H3C致力于为企业提供可靠，高效、易管理的VPN网络，并且这些设备已经在全国众多的大型企业用户中得到了长时间、稳定的使用，能让企业用户感到放心。

方案特色：

1、 高融合：i. 支持目前主流的各种VPN功能，包括MPLS VPN、IPSec VPN、SSL VPN等，一次投资多次受益。 ii. 高集成度，融合防火墙等安全功能，简化设备的部署和维护。

2、 高性能：i. 提供高性能的网络体验，高加密能力，对网络流量处理游刃有余。ii. 高并发连接，可以连接更多的分支机构，方便您弹性扩容。

3、 易管理：i. 全部VPN设备提供中文WEB管理界面，方便操作。ii.可以选配H3C分支管理系统，无需出门即可完成全网管理。 iii.可以选配VPN网络监控系统，轻松掌握网络状态。

4、 安全可靠i.专用的网络硬件平台，5年大规模应用的软件系统平台保障您的VPN网络顺畅稳定运行。ii.H3C专有应用状态过滤技术ASPF，有效抵御外来病毒蠕虫、黑客攻击，保障您的网络安全无忧。 iii.对于高安全性要求的企业可以选择防病毒模块，彻底阻止病毒的传播。

3.     H3C数据新干线企业VPN典型方案推荐

3.1.   小型企业标准型VPN方案：

c        分支机构数量：少于20个

c        核心终端数量在50台以下，分支终端数量30台以下

c        推荐设备清单和特点

设备名称	设备选型	功能
核心节点设备	H3C SecPath F100-S 或H3C SecPath F100-M	IPSec VPN核心设备
分支节点设备	H3C SecPath F100-C	IPSec VPN经济型接入设备，3年大规模部署的经典产品，稳定可靠

3.2.   小型企业增强型VPN方案：

c        分支机构数量：少于100个

c        定义规模：核心终端数量在200台以下，分支终端数量30台以下

c        推荐设备清单和特点

设备名称	设备选型	功能
核心节点设备	H3C AR 18-63-1	IPSec VPN核心设备，千兆处理能力，高性价比
分支节点设备	H3C SecPath F100-C	IPSec VPN经济型接入设备，3年大规模部署的经典产品，稳定可靠

3.3.   中型企业标准型VPN方案：

c        分支机构数量：少于50个

c        定义规模：核心终端数量在100台以下，分支终端数量30台以下

c        推荐设备清单和特点

设备名称	设备选型	功能
核心节点设备	H3C SecPath F100-A-SI 或H3C SecPath F100-A	默认配置为IPSec VPN核心设备，可选配硬件ASM模块提供防病毒能力，经典主流产品
分支节点设备	H3C SecPath F100-C	IPSec VPN经济型接入设备，3年大规模部署的经典产品，稳定可靠

       集中管理须选配

核心集中管理软件	H3C BIMS分支管理软件	可以针对企业分支的IPSec VPN设备进行集中配置管理
核心VPN网络检测软件	H3C VPN Manager	可以监控企业的VPN网络运行状态

3.4.   中型企业增强型VPN方案：

c        分支机构数量：少于60个

c        定义规模：核心终端数量在150台以下，分支终端数量30台以下

c        推荐设备清单和特点

设备名称	设备选型	功能
核心节点设备	H3C SecPath V100-E	默认配置支持IPSec+SSL VPN核心设备，可选配ASM防病毒模块，一台设备的价格=多台设备的功能，超高性价比
分支节点设备	H3C SecPath F100-C	IPSec VPN经济型接入设备，3年大规模部署的经典产品，稳定可靠

       集中管理须选配

核心集中管理软件	H3C BIMS分支管理软件	可以针对企业分支的IPSec VPN设备进行集中配置管理
核心VPN网络检测软件	H3C VPN Manager	可以监控企业的VPN网络运行状态

3.5.   大型企业标准型VPN方案：

c        分支机构数量：少于100个

c        定义规模：核心终端数量在200台以下，分支终端数量30台以下

c        推荐设备清单和特点

设备名称	设备选型	功能
核心节点设备	H3C SecPath F100-E	默认配置为IPSec VPN核心设备，可选配硬件ASM防病毒模块，高端百兆产品，3DES加密性能高达200Mbps
分支节点设备	H3C SecPath F100-C	IPSec VPN经济型接入设备，3年大规模部署的经典产品，稳定可靠
	或H3C MSR 20-10	IPSec VPN接入设备

       集中管理须选配

核心集中管理软件	H3C BIMS分支管理软件	可以针对企业分支的IPSec VPN设备进行集中配置管理
核心VPN网络检测软件	H3C VPN Manager	可以监控企业的VPN网络运行状态

3.6.   大型企业增强型VPN方案：

c        分支机构数量：少于200个

c        定义规模：核心终端数量在500台以下，分支终端数量50台以下

c        推荐设备清单和特点

设备名称	设备选型	功能
核心节点设备	H3C SecPath F1000-C	默认配置为IPSec VPN核心设备，可选配硬件SSL VPN模块或者ASM防病毒模块，超值千兆核心设备
分支节点设备	H3C SecPath F100-S	IPSec VPN接入设备，高达30M的加密能力
	H3C MSR 20-10	IPSec VPN接入设备

       集中管理须选配

核心集中管理软件	H3C BIMS分支管理软件	可以针对企业分支的IPSec VPN设备进行集中配置管理
核心VPN网络检测软件	H3C VPN Manager	可以监控企业的VPN网络运行状态

3.7.   移动办公解决方案：

3.7.1.    商业融合VPN解决方案：

设备名称	设备选型	功能
核心节点设备	H3C SecPath V100-E	默认配置支持IPSec+SSL VPN核心设备，可选配ASM防病毒模块，一台设备的价格=多台设备的功能，超高性价比
移动办公软件	浏览器插件（内置、免费、无需安装）	SSL VPN接入客户端软件

3.7.2.    商业IPSec VPN解决方案：

设备名称	设备选型	功能
核心节点设备	H3C SecPath系列防火墙均可	默认配置支持IPSec VPN核心设备
移动办公软件	H3C Inode IPSec VPN客户端 USB Key	可以提供移动办公人员远程拨入，需要安装IPSec VPN客户端

3.7.3.    解决方案：Secpath防火墙基础上扩展SSL VPN功能：

设备名称	设备选型	功能
核心节点设备	H3C SecPathF100-M及以上型号防火墙	可扩展SSL VPN模块，提供弹性扩展能力
核心节点新增SSL VPN模块	硬件SSL VPN模块	硬件SSL VPN模块，使核心节点VPN设备支持SSL VPN功能
移动办公软件	浏览器插件（内置、免费、无需安装）	SSL VPN接入客户端软件

3.8.   VPN防病毒解决方案：

设备名称	设备选型	功能
核心节点设备	H3C SecPath F100- A-SI及以上型号防火墙	默认配置支持IPSec VPN核心设备，可选配ASM防病毒模块，一台设备的价格=两台设备的功能，超高性价比
核心节点防病毒模块	H3C ASM 防病毒模块	插入防火墙的扩展槽中，提供对FTP、HTTP、SMTP等五种协议的病毒过滤

4.     H3C解决方案定购信息

方案模块		方案特性描述	典型实现产品
移动办公解决方案	商业融合VPN方案（SSL/IPSEC/MPLS VPN）	核心节点	H3C SecPath V100-E
		移动客户端软件	核心节点下发（无需安装，免费使用）
	商业IPSEC VPN方案	核心节点	H3C SecPath系列防火墙/VPN设备均可
		移动客户端软件	H3C Inode IPSec VPN客户端
防病毒解决方案		核心防病毒插卡	H3C ASM防病毒模块（SecPath F100-M/A/E，F1000-C/S支持）
小型企业标准型VPN方案		核心节点	H3C SecPath F100-S 或F100-M
		分支节点	H3C SecPath F100-C
小型企业增强型VPN方案		核心节点	H3C AR18-63-1
		分支节点	H3C SecPath F100-C
中型企业标准型VPN方案		核心节点	H3C SecPath F100-A或F100-A-SI
		分支节点	H3C SecPath F100-C
		核心集中管理软件（选配）	H3C BIMS分支管理软件
		核心VPN网络检测软件（选配）	H3C VPN Manager
中型企业增强型VPN方案		核心节点	H3C SecPath V100-E
		分支节点	H3C SecPath F100-C
		核心集中管理软件（选配）	H3C BIMS分支管理软件
		核心VPN网络检测软件（选配）	H3C VPN Manager
大型企业标准型VPN方案		核心节点	H3C SecPath F100-E
		分支节点	H3C SecPath F100-C/ MSR20-10
		核心集中管理软件（选配）	H3C BIMS分支管理软件
		核心VPN网络检测软件（选配）	H3C VPN Manager
大型企业增强型VPN方案		核心节点	H3C SecPath F1000-C
		分支节点	H3C MSR20-10/ H3C SecPath F100-S
		核心集中管理软件（选配）	H3C BIMS分支管理软件
		核心VPN网络检测软件（选配）	H3C VPN Manager
